Off-grid sustavi · Hrvatska

Vlastita električna energija.
Bez ovisnosti o elektroenergetskoj mreži.

Projektiramo i ugrađujemo profesionalne autonomne energetske sustave koji kombiniraju solarnu elektranu, baterijsku pohranu energije i automatsko rezervno napajanje.

Zatražite besplatnu preliminarnu procjenu Pogledajte kako sustav radi
  • Projektiranjedimenzioniranje prema najslabijem mjesecu
  • Ugradnja ključ u rukeFN · izmjenjivač · baterija · agregat
  • Nadzor i servisdaljinski nadzor i preventivno održavanje

Ilustracija koncepta, ne prikaz izvedenog objekta.

Priključak na mrežu

Zašto čekati skupi priključak na mrežu?

Kada je priključak na HEP mrežu preskup ili tehnički zahtjevan, autonomni energetski sustav može biti dugoročno ekonomičnija alternativa.

To ne vrijedi za svaku lokaciju. Zato off-grid predlažemo tek nakon tehničke i financijske procjene za vašu parcelu — usporedno s ponudom za priključak, ako je imate.

  • Udaljeno zemljište

    Parcele bez infrastrukture, u maslinicima, na otocima ili u zaleđu.

  • Velika udaljenost od mreže

    Dugačak niskonaponski ili srednjenaponski vod do najbliže točke priključenja.

  • Dodatna izgradnja mreže

    Ponekad je potrebna nova trafostanica ili pojačanje postojeće mreže.

  • Složena administracija

    Suglasnosti, služnosti i rokovi koji odgađaju useljenje ili početak sezone.

  • Visoki troškovi u pojedinim slučajevima

    Ovisno o okolnostima projekta, trošak priključka može biti značajan.

Kako sustav radi

Pet komponenti. Jedan upravljani sustav.

Odaberite način rada i pogledajte kako energija teče između solarne elektrane, izmjenjivača, baterije, agregata i potrošača.

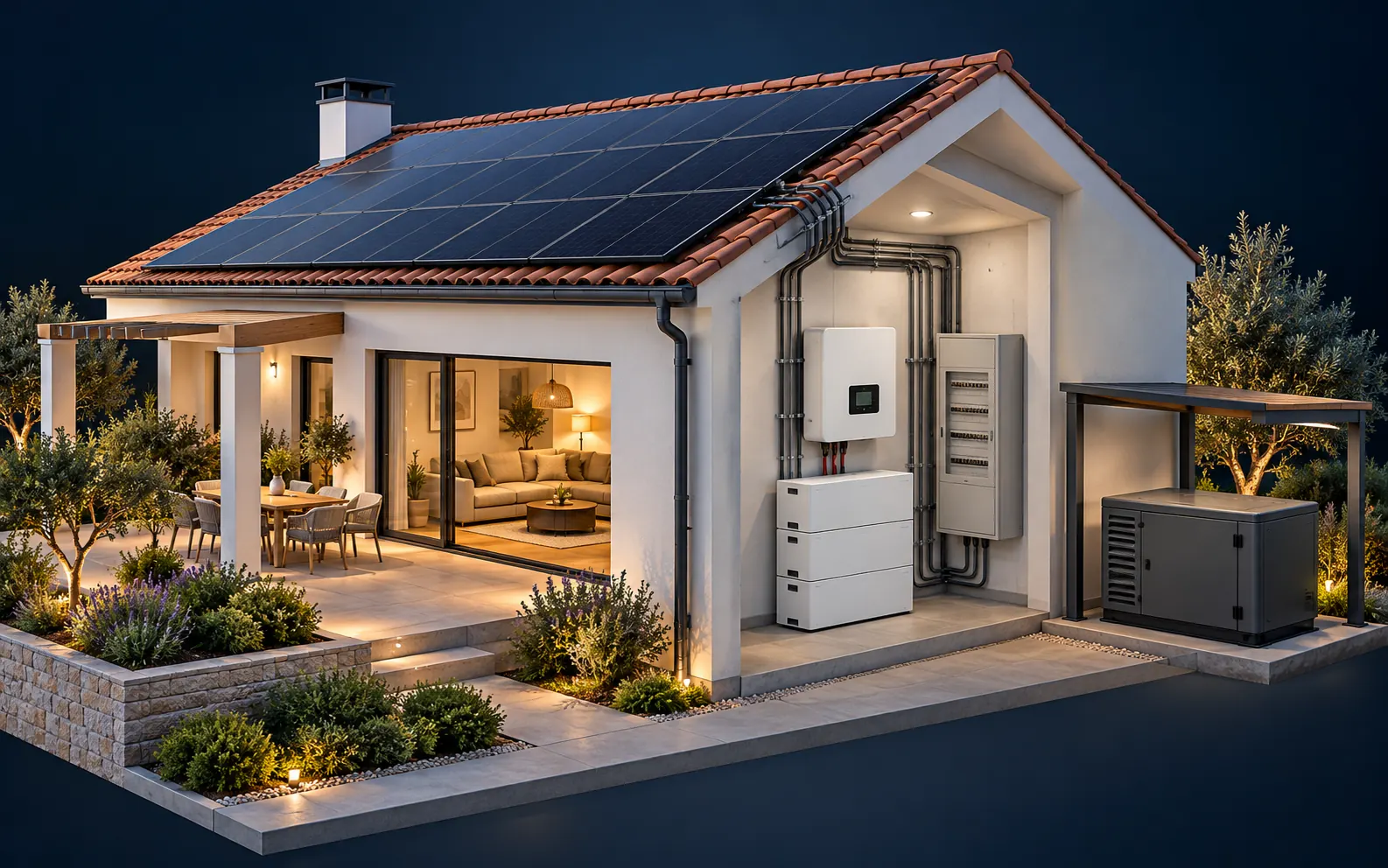

Presjek kuće s FN modulima na krovu, hibridnim izmjenjivačem, baterijom, razvodnim ormarom i agregatom pod nadstrešnicom Tokovi energije u off-grid sustavu Putanje između FN modula, hibridnog izmjenjivača, baterije, agregata i potrošača; boja i smjer ovise o odabranom načinu rada. 1 · Solarni FN moduli 6,2 kW 2 · Hibridni izmjenjivač Deye / Hoymiles, LV 3 · Baterija +3,5 kW 65 % 4 · Agregat isključen 5 · Potrošači 2,4 kW Nekritična trošilauključena

Solarna proizvodnja Punjenje baterije Pražnjenje baterije Agregat Potrošnja

Dan — solarna proizvodnja

    Vrijednosti su ilustrativne i služe za prikaz principa rada, ne kao mjerenje stvarnog sustava.

    Modularna pohrana

    Baterija koja raste s vašim potrebama

    Niskonaponske LiFePO4 baterije spajaju se paralelno u module. Primjer koristi Deye SE-F16 od 16 kWh nazivne energije.

    Moduli
    1 × SE-F16
    Nazivna energija
    16 kWh
    Upotrebljivo (90 % DoD)
    ≈ 14,4 kWh
    Preporučena trajna snaga
    ≈ 8 kW

    Nazivna energija nije isto što i upotrebljiva. Dio kapaciteta ostaje kao rezerva radi životnog vijeka baterije, a dio se gubi u pretvorbi (izmjenjivač, kabeli). Snaga (kW) i energija (kWh) dvije su različite veličine.

    Izmjenjivač i odabrani broj baterijskih modula INV Hibridni izmjenjivač

    Tehnički scenariji

    Od vikendice do male zajednice

    Konfiguracije u nastavku su ilustrativne inženjerske polazne točke, a ne validirana konačna rješenja ili komercijalne ponude. Svaki sustav dimenzioniramo prema stvarnoj potrošnji, lokaciji i željenoj autonomiji.

    Solarne mikromreže

    Zajednička energija za više objekata

    Centralno FN polje, baterijska prostorija i agregat napajaju objekte preko lokalnog niskonaponskog razvoda sa zaštitom po izvodu. Kliknite na objekt ili odaberite stanje rada.

    Idejno rješenje — projektiranje prema stvarnim zahtjevima lokacije

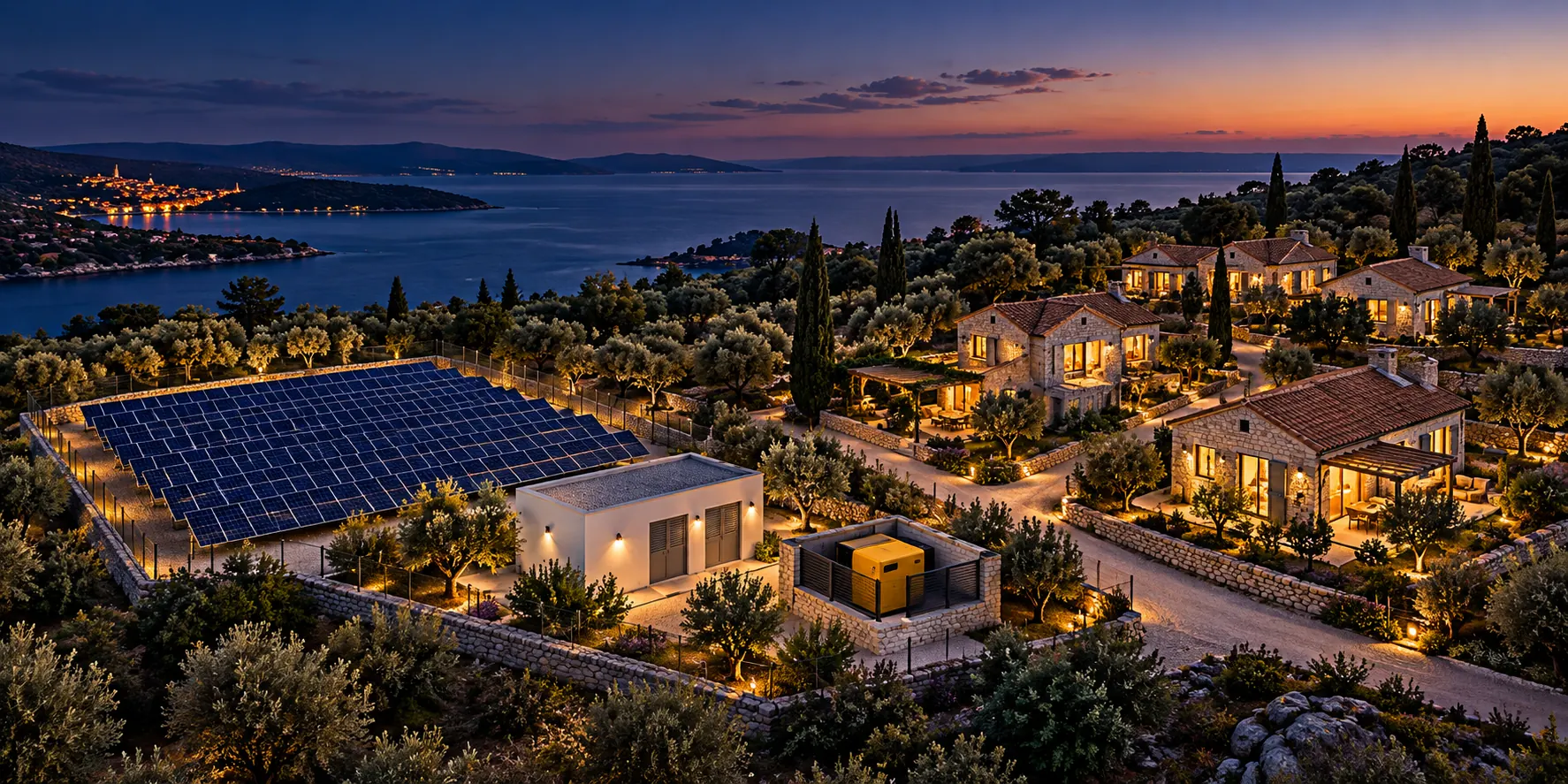

    Zračni prikaz male zajednice s kućama, zajedničkim FN poljem, tehničkom zgradom i agregatom
    Ilustracija koncepta. Električne veze i zaštita prikazani su u shemi ispod.
    Shema mikromreže male zajednice FN polje i baterija spojeni su na centralni PCS / izmjenjivački sustav; agregat je spojen na AC ulaz sustava prema odabranoj topologiji; iz glavnog razvodnog ormara radijalni izvodi sa zaštitom napajaju pet kuća, svaka s vlastitim brojilom. EMS nadzire sve elemente. Zajedničko FN polje PCS / INV 3f, modularno Baterijska prostorija Agregatska kućica Glavni NN razvod + zaštita EMS nadzor i prioriteti

    Oprema

    Provjerena oprema, potvrđene kombinacije

    Radimo s opremom proizvođača Deye, Hoymiles i Dyness. Svaku kombinaciju izmjenjivača i baterije provjeravamo za točan model i firmware — ne miješamo nekompatibilne BMS protokole.

    Ekonomika

    Koliko košta energetska neovisnost?

    Indikativna usporedba životnog troška autonomnog sustava i priključka na mrežu. Rezultat nije ponuda ni inženjerski proračun — sve pretpostavke su vidljive ispod.

    Korištenje objekta
    FN polje–
    Baterija (nazivno)–
    Izmjenjivač–
    Agregat–
    Indikativni CAPEX–
    Godišnje: gorivo + održavanje–
    Rad agregata godišnje–

    Pretpostavke izračuna

      Inženjerski pristup

      Kako dimenzioniramo off-grid sustav

      Ne prodajemo opremu iz kataloga. Svaki sustav polazi od podataka o lokaciji i potrošnji.

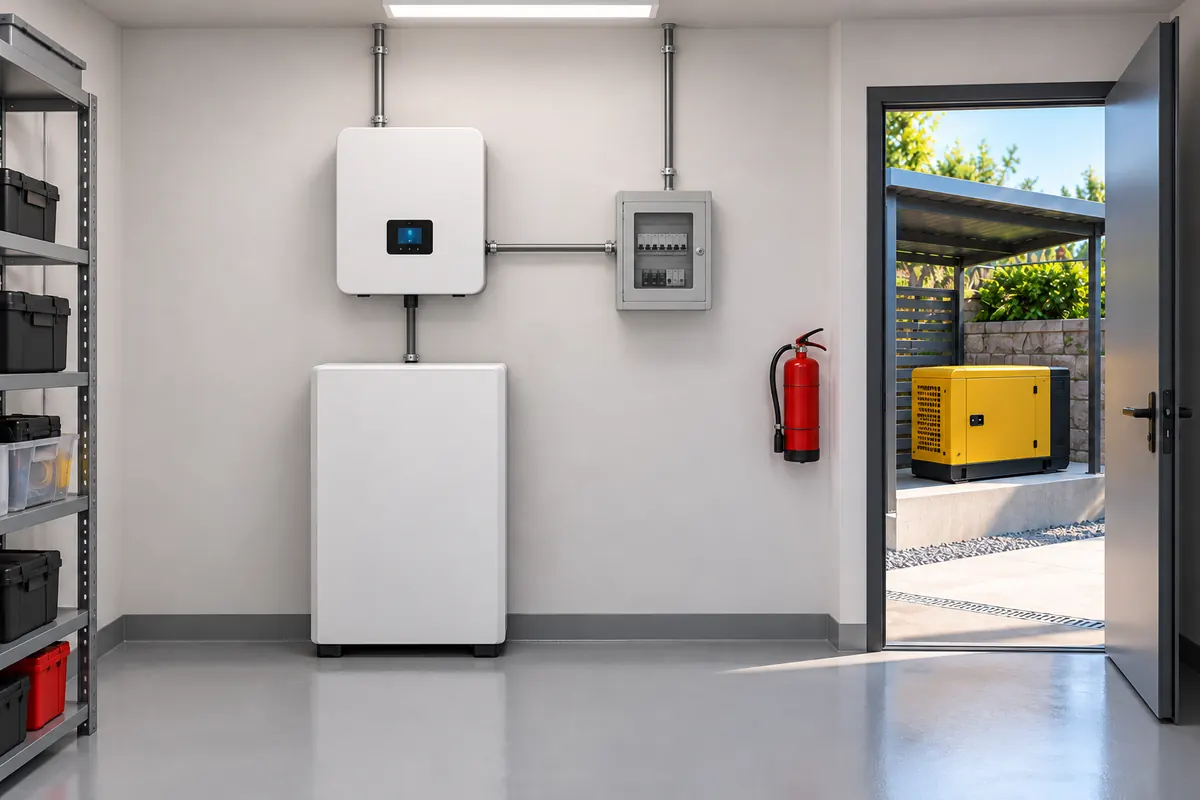

      Uredna tehnička prostorija s hibridnim izmjenjivačem, baterijom i razvodnim ormarom; agregat je postavljen vani pod nadstrešnicom
      Ilustracija: agregat se postavlja izvan stambenog prostora, u prozračenom kućištu ili pod nadstrešnicom.
      1. Godišnja i sezonska potrošnja energije
      2. Proizvodnja u najslabijem mjesecu za točnu lokaciju
      3. Vršna opterećenja i struje zaleta motora i kompresora
      4. Željena autonomija bez agregata
      5. Upotrebljiva energija i ograničenja snage baterije
      6. Strategija punjenja i rada agregata
      7. Zahtjevi pouzdanosti i održavanja

      Česta pitanja

      Pitanja koja čujemo najčešće

      Je li off-grid sustav jeftiniji od priključka na HEP mrežu?

      Ne uvijek. Kada je priključak skup ili tehnički zahtjevan, autonomni sustav može biti dugoročno ekonomičniji, ali to treba potvrditi tehničko-financijskom procjenom za konkretnu lokaciju, uključujući zamjenu komponenti, gorivo i održavanje.

      Zašto off-grid sustav treba agregat?

      Zimi je proizvodnja solarne elektrane višestruko manja nego ljeti. Agregat s automatskim startom pokriva razdoblja dugotrajnog lošeg vremena i puni baterije, pa se baterija ne mora predimenzionirati.

      Koja je razlika između kW i kWh?

      kW je snaga — koliko trošila istodobno sustav može napajati. kWh je energija — koliko dugo ih može napajati. Izmjenjivač određuje snagu, a baterija pohranjenu energiju.

      Koliko je baterije zapravo upotrebljivo?

      Nazivna energija nije isto što i upotrebljiva. Primjerice, za Deye SE-F16 (16 kWh nazivno) proizvođač preporučuje 90 % dubine pražnjenja, što je oko 14,4 kWh, a dio energije gubi se i u pretvorbi.

      Mogu li kombinirati bilo koju bateriju i bilo koji izmjenjivač?

      Ne. Komunikacija BMS-a baterije i izmjenjivača mora biti potvrđena za točnu kombinaciju modela i firmwarea. Ne miješamo nekompatibilne protokole.

      Može li više kuća dijeliti jedan sustav?

      Tehnički da, kao mikromreža, ali to traži projektiranje zaštite, uzemljenja, struja kratkog spoja, otočnog rada i integracije agregata, te pravnu provjeru modela zajedničke opskrbe za konkretan projekt u Hrvatskoj.

      Besplatna preliminarna procjena

      Provjerimo isplati li vam se vlastita elektrana.

      Pošaljite osnovne podatke o objektu. Javit ćemo vam se s preliminarnom procjenom i popisom podataka potrebnih za projekt.

      • bez obveze i bez automatskih ponuda
      • usporedba s ponudom za priključak, ako je imate
      • projektiranje prema stvarnim podacima lokacije
